宿舍小型局域网组建

随笔 俎天润 2020-09-29 2695 次浏览 2个评论

网络拓扑,根据学校实际情况组建:


校园网:混合宽带,境内走移动,出国走联通,百兆对等

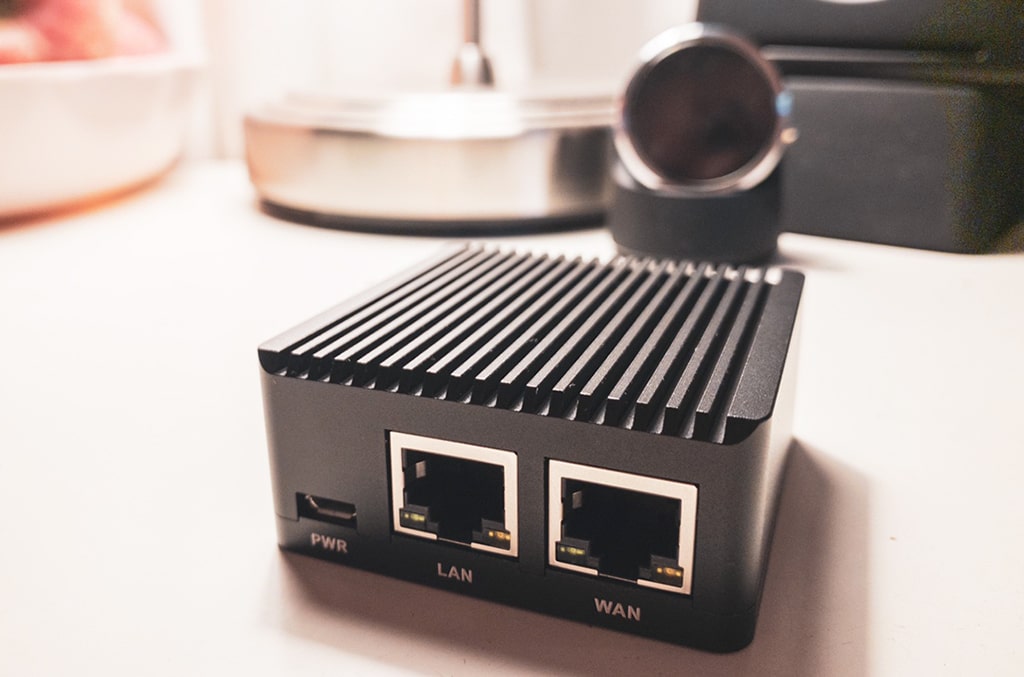

软路由:FriendlyElec NanoPi R2S,ARM开发板,RK3328 CPU、1G内存、双千兆网卡

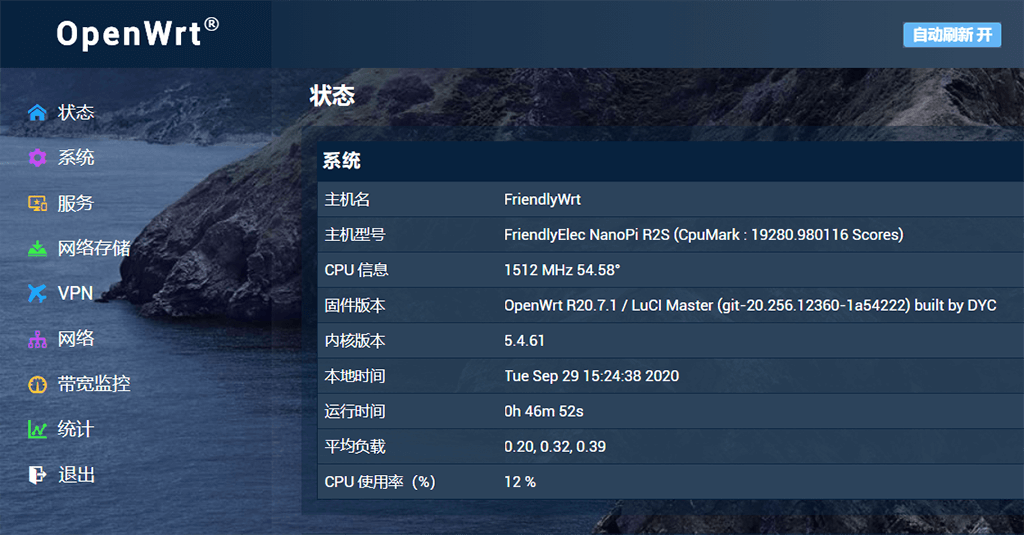

刷OpenWRT做软路由,“魔法上网” Tips: 学校网关屏蔽了GitHub..... 计算机专业这是刚需吧

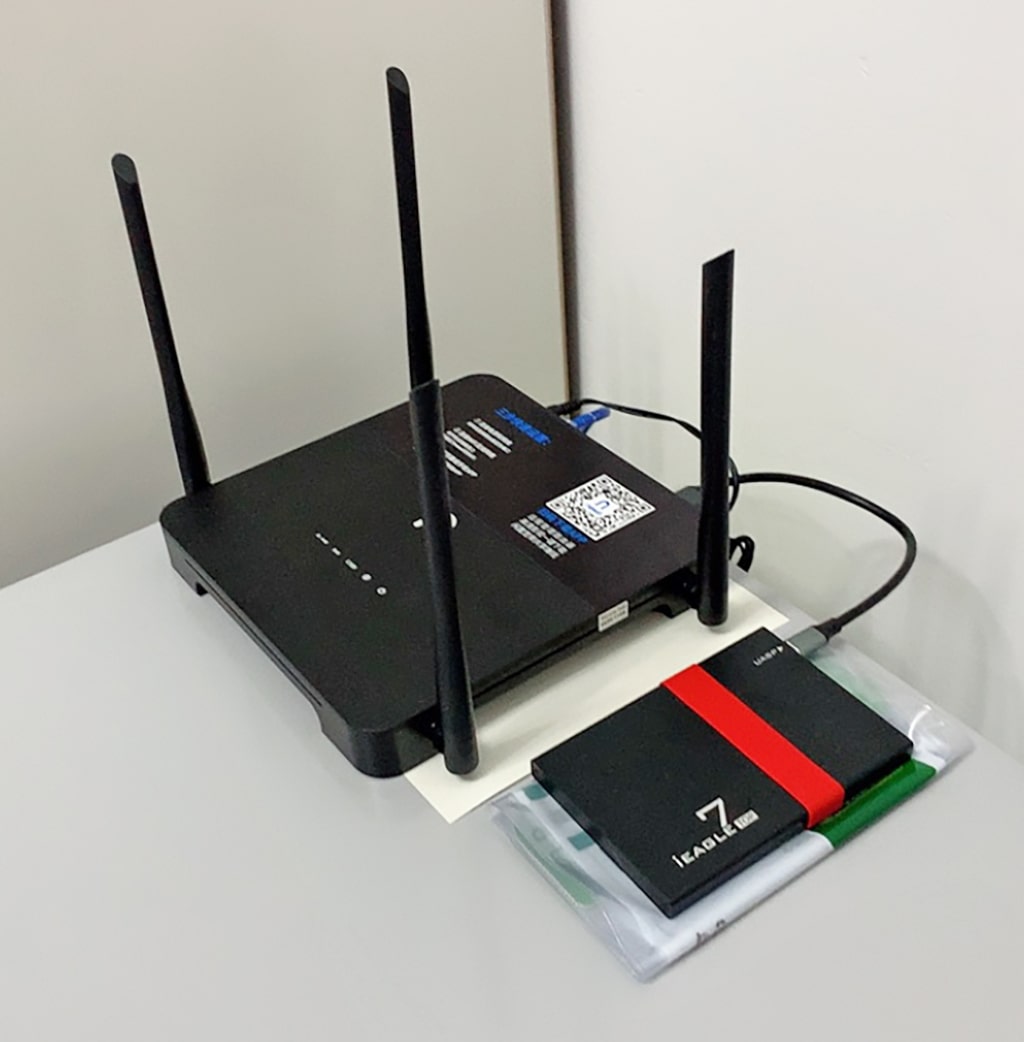

无线路由:新路由3,全千兆网口,300M/867M,MT7621AT CPU




同样刷了第三方鸡血固件,原厂固件信号稍差

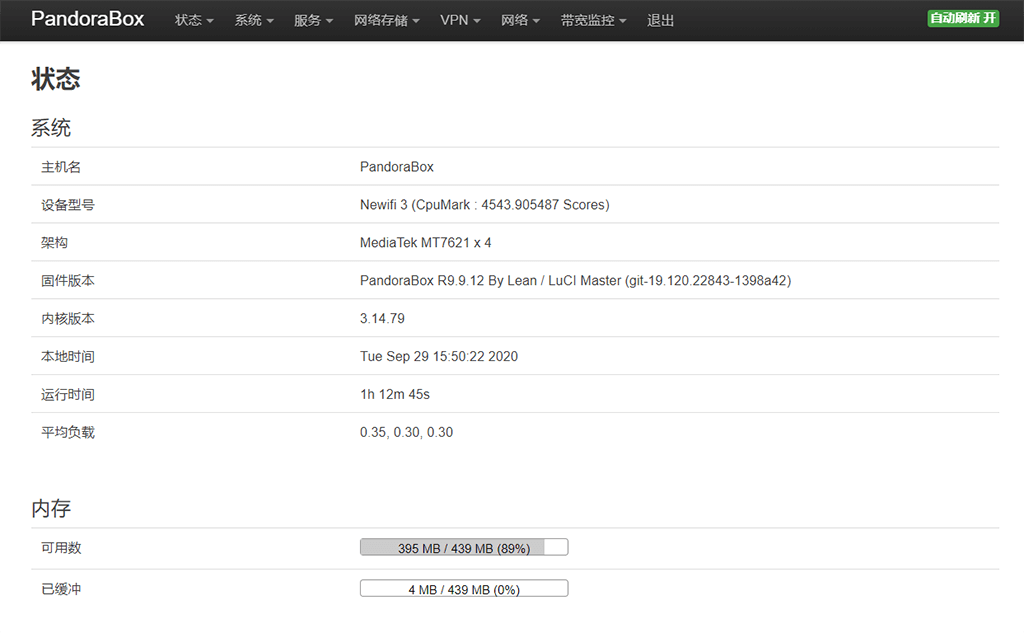

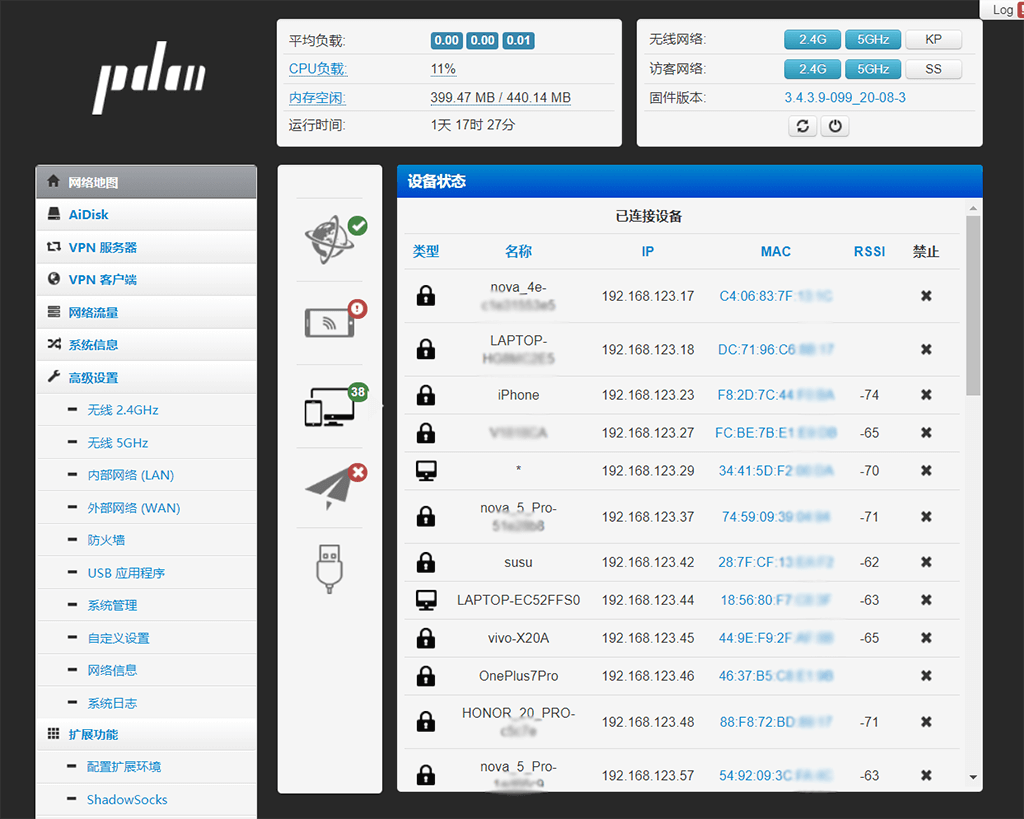

screencapture-192-168-1-1-cgi-bin-luci-2020-09-29-15_50_24 (1).png

带40台机器没问题,还有很大冗余

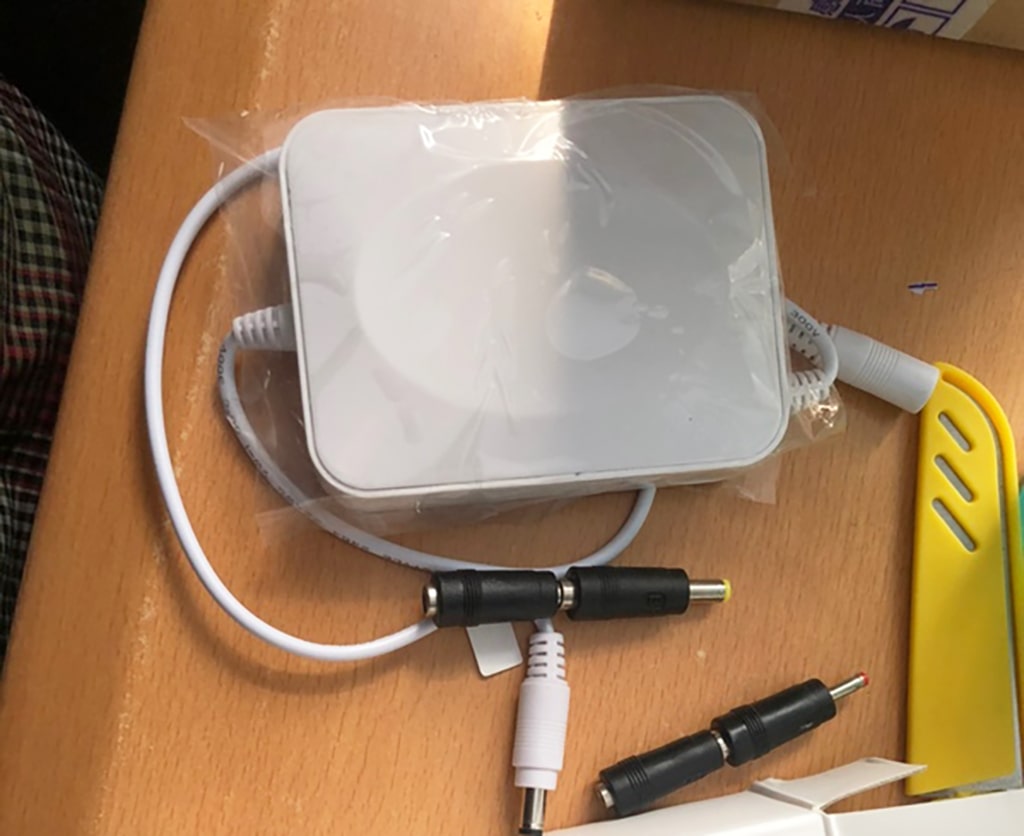

UPS:易普夜游宝,保证宿舍断电不断网
